马鞍型夹线套

简要说明：
■ 可容纳单一或多组电缆，只需将电线卡入方形的固定座中。单向进入的固定座设计能确保内部的电缆无法从入口处意外松脱。插鞘式的设计只需插入预先钻好洞的基板上，即可固定。插鞘两旁的翼形设计可强化固定的稳定性。■ 随着电机、电子配线的复杂度与日俱遽增，使用配线固定钮的安装配线可以减少使用空间，常应用于机械机构或铁路控制箱。 ■ 材质: PA66，耐然等级UL94 V2 ■ 颜色: 自然色
详细说明：

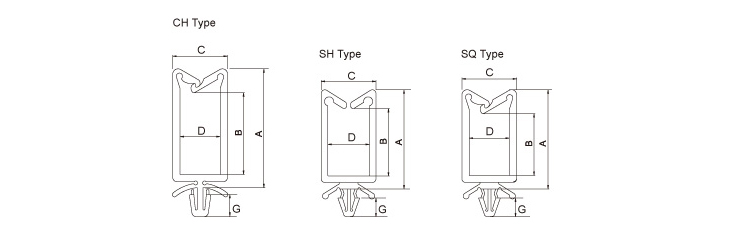

型号
Part No.
尺寸
孔径
基板厚度
A mm(inch)
B mm(inch)
C mm(inch)
D mm(inch)
mm(inch)
mm
inch
CH-A
18.0(0.709)
8.8(0.346)
15(0.59)
11(0.433)
ø4.8(0.190)
1.9
0.075
CH-B
27.0(1.063)
17.5(0.689)
15(0.59)
11(0.433)
ø4.8(0.190)
1.9
0.075
CH-C
35.0(1.378)
26.0(1.024)
15(0.59)
11(0.433)
ø4.8(0.190)
1.9
0.075
SH-A
13.2(0.520)
4.8(0.190)
15(0.59)
11.4(0.449)
ø4.8(0.190)
3.4
0.134
SH-B
18.4(0.724)
9.8(0.386)
15(0.59)
11.4(0.449)
ø4.8(0.190)
3.4
0.134
SH-C
27.2(1.071)
19.0(0.748)
15(0.59)
11.4(0.449)
ø4.8(0.190)
3.4
0.134
SH-D
35.2(1.386)
26.9(1.059)
15(0.59)
11.4(0.449)
ø4.8(0.190)
3.4
0.134
SQ-A
13.1(0.516)
4.8(0.190)
15(0.59)
11.2(0.441)
ø4.8(0.190)
2.4
0.094
SQ-B
18.1(0.713)
10.0(0.394)
15(0.59)
11.2(0.441)
ø4.8(0.190)
2.4
0.094
SQ-C
27.1(1.067)
19.0(0.748)
15(0.59)
11.2(0.441)
ø4.8(0.190)
2.4
0.094
SQ-D
35.3(1.390)
27.0(1.063)
15(0.59)
11.2(0.441)
ø4.8(0.190)
2.4
0.094
